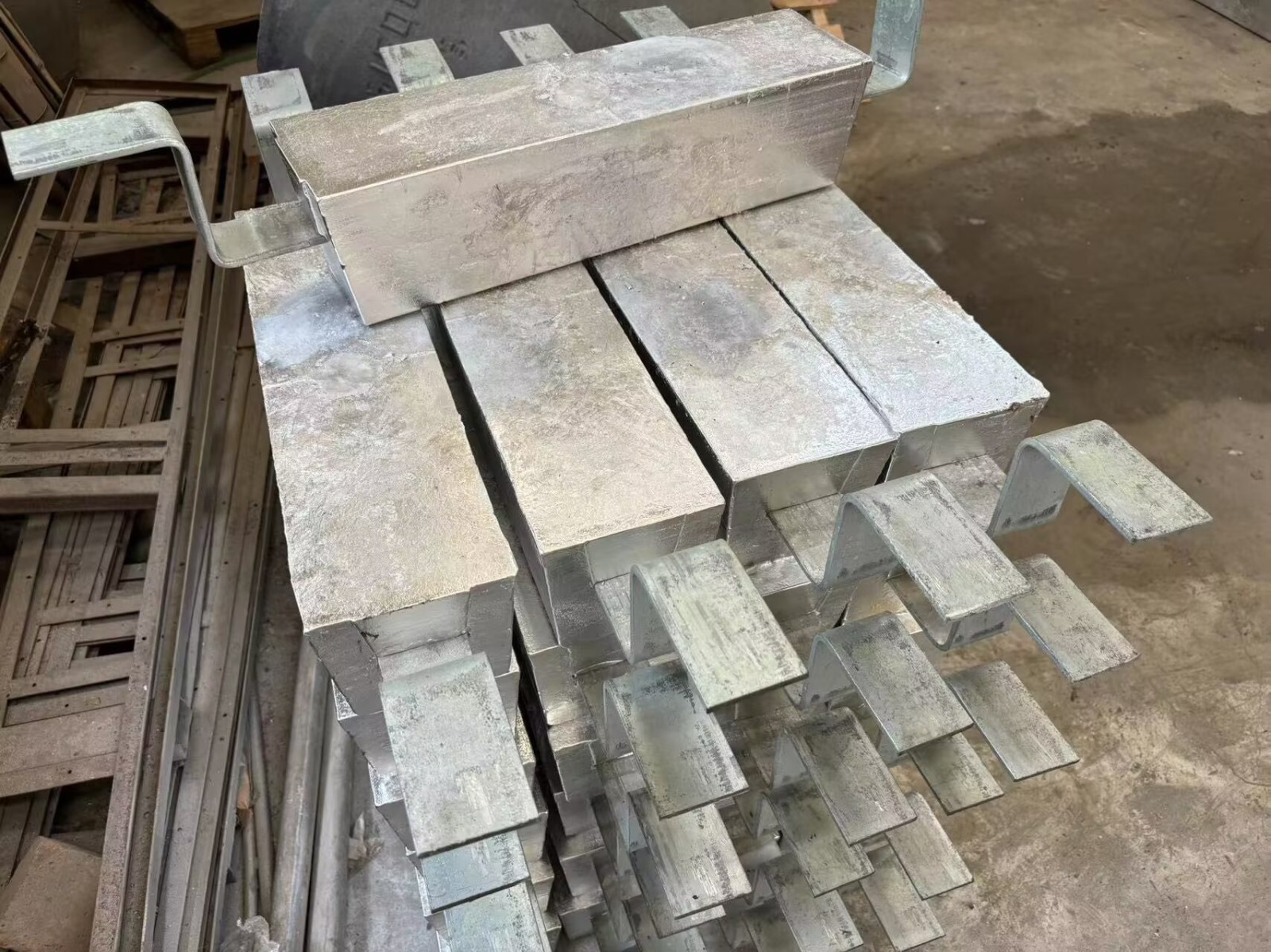

在全浸区的海洋环境中，海流速度对铝合金牺牲阳极的安装位置选择具有多方面的具体影响，以下从作用机制、安装要点及注意事项等维度展开说明：
一、海流速度对牺牲阳极性能的核心影响机制1.对电解质溶液更新的影响·正面作用：适当的海流（如 0.5~1.5m/s）可加速阳极周围电解质（海水）的更新，促进阳极溶解反应的离子扩散，使阳极电位更稳定，电流输出效率提升（可提高 10%~20%）。
·负面作用：高速海流（>3m/s）会导致电解质冲刷加剧，可能在阳极表面形成湍流，破坏腐蚀产物膜的均匀性，增加阳极自腐蚀损耗，降低电流效率（可能下降 15% 以上）。
2.对阳极表面腐蚀产物分布的影响·低速海流（<0.5m/s）：海水流动缓慢，阳极溶解产生的氢氧化物等腐蚀产物易堆积在阳极表面，形成致密层，阻碍离子传输，导致阳极极化加剧，有效电位正移，保护电流衰减。
·中速海流（0.5~1.5m/s）：腐蚀产物被适度冲刷，表面保持清洁，有利于阳极均匀溶解，维持稳定的保护电流（波动范围 < 5%）。
·高速海流（>3m/s）：强冲刷可能导致腐蚀产物被快速带走，阳极表面暴露面积增大，虽短期电流输出增加，但长期会因局部溶解过快出现 “沟槽状” 腐蚀，缩短阳极寿命（寿命可减少 20%~30%）。
3.对阳极与被保护体间电流分布的影响·海流会改变海水的电导率分布，高速流区海水含氧量更高，电导率略高，可能导致阳极电流向高流速区域偏移，若安装位置不当，易造成被保护体局部保护不足（如流速差 > 1m/s 时，保护电位偏差可达 100mV 以上）。
二、基于海流速度的安装位置选择要点1.按海流速度分级选择安装区域海流速度区间
适合安装位置特征
安装注意事项
低速区（<0.5m/s）
船舶舱室、导管架平台桩基内侧、海底管道凹坑处
- 需增加阳极布置密度（比常规多 15%~20%）
- 定期清理阳极表面沉积物
中速区（0.5~1.5m/s）
船舶水下壳体、平台立柱外侧、直管道中段
- 优先选择海流流向与阳极轴线平行的位置
- 与被保护体距离控制在 0.3~0.5m，避免流场干扰
高速区（>1.5m/s）
海洋工程迎流面（如桥墩迎流侧）、洋流交汇处
- 采用固定支架加强阳极机械固定（抗流速≥5m/s）
- 选择耐冲刷型阳极（如包覆钛网或环氧树脂涂层）
2.考虑海流方向与被保护体的相对位置·顺流安装：阳极布置在被保护体上游，海流先流经阳极再流向被保护体，可利用水流将阳极溶解的离子带至被保护体表面，增强保护效果（保护范围可扩大 10%~15%）。
·逆流安装：避免将阳极安装在被保护体下游，否则高速流会导致阳极电流被 “冲刷” 远离被保护体，形成保护盲区（保护效率下降 30% 以上）。
·垂直流安装：当海流垂直于被保护体表面时，阳极应安装在被保护体两侧，利用环流效应均匀电流分布，避免局部过保护（如电位超过 - 1.2V vs SCE）。
3.规避海流导致的局部流场异常区域·避开涡流区：如平台支架拐角、管道弯头后方等位置，涡流会导致海流速度骤变（局部流速可达主流速 2 倍以上），阳极安装在此处会因冲刷不均匀出现局部过度溶解，寿命缩短 50% 以上。
·远离泄流口：船舶压载水出口、平台排水口等区域，瞬时流速可达 4~6m/s，强冲击会破坏阳极表面氧化膜，建议安装位置距离泄流口≥10 倍管径。
三、海流速度与其他因素的协同考量1.与海水温度、盐度的耦合影响·高温（>30℃）高盐度（>35‰）海域，海流速度对阳极性能的影响更显著：高速流会加剧氯离子渗透，加速阳极自腐蚀，需将安装位置选在流速≤2m/s 的区域，并增加阳极质量 20%~30%。
·低温（<10℃）海域，低速流易导致海水黏度增加，离子扩散减慢，建议将阳极安装在流速≥0.8m/s 的区域，以促进电解质更新。
2.与被保护体结构的匹配性·对于复杂结构（如导管架平台），需通过 CFD（计算流体力学）模拟海流分布，在低速区（如支架内侧）加密阳极布置（间距≤5m），在高速区（迎流面）选择抗冲刷阳极并减少布置密度（间距≥8m），避免因流场不均导致保护失衡。
·海底管道安装时，阳极应沿管道轴向布置在海流平行方向，在弯管段需将阳极安装在弯管外侧（流速较高区域），以补偿弯管内侧因流速低导致的保护不足。
四、安装后的监测与调整建议1.海流速度实时监测：在阳极安装区域布置多普勒流速仪，定期记录流速数据（建议每日 1 次），当流速超过设计值（如 > 2m/s）时，及时评估阳极损耗速率（可通过失重法测算，允许年损耗率≤15%）。
2.电位分布测试：使用参比电极沿被保护体表面测量电位，若高速流区与低速流区的电位差 > 150mV，需调整阳极位置或增加辅助阳极，确保保护电位均匀性（控制在 - 0.85~-1.1V vs SCE）。
3.阳极表面检查：每季度潜水检查阳极表面腐蚀形态，高速流区若出现明显沟槽或棱角磨损，需及时更换阳极（磨损量超过原厚度 30% 时必须更换）。
