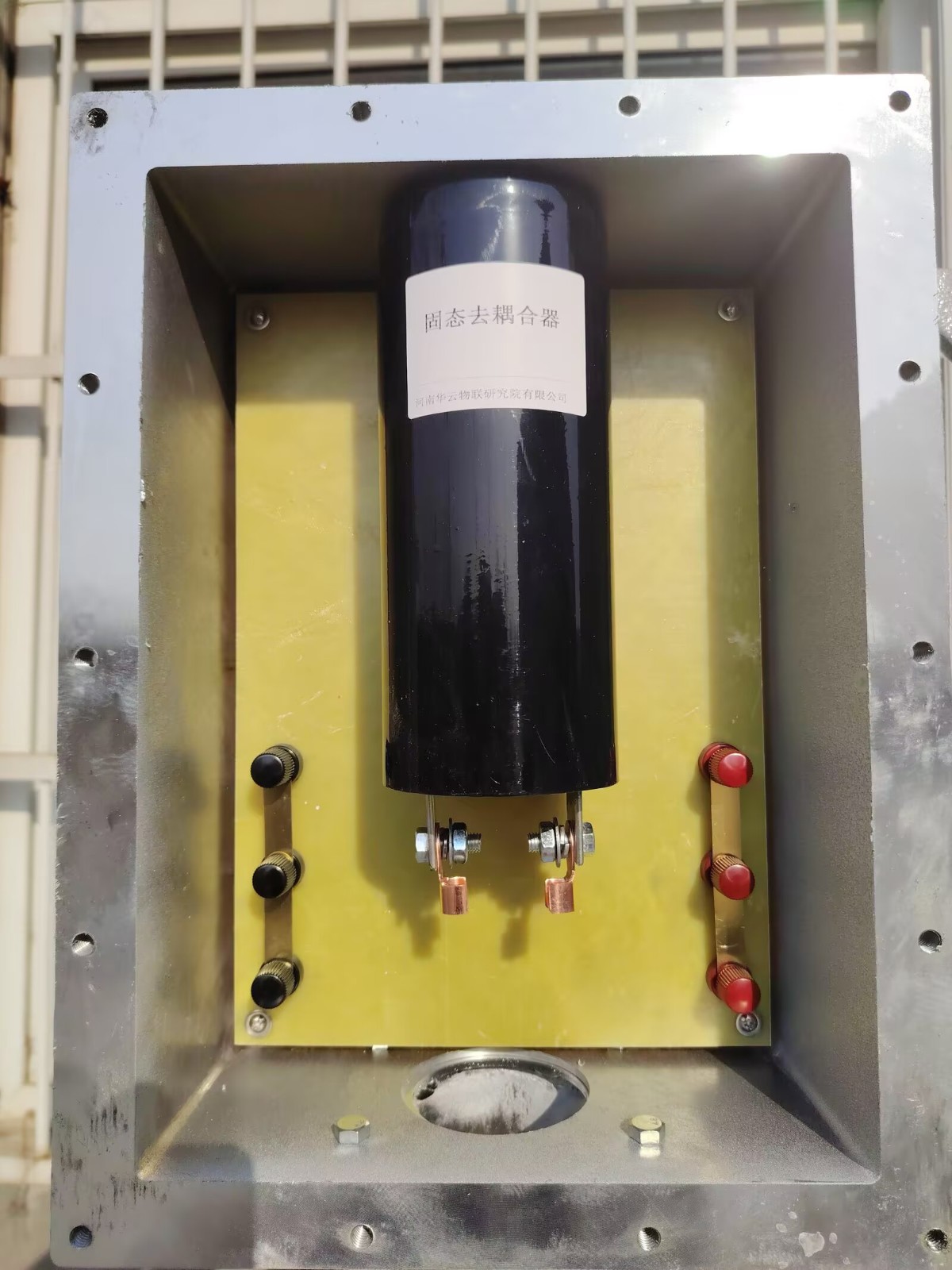

固态去耦合器是一种用于管道阴极保护系统等领域的电气设备，主要用于保护管道免受雷击、电涌以及交流干扰等影响，同时实现直流电流的有效传输和隔离。以下是关于它的详细介绍：
·结构组成
·非线性电阻元件：如金属氧化物压敏电阻（MOV）等，用于防雷击和电涌保护。在正常工作电压下，其电阻，几乎没有电流通过；当遭受雷击或电涌等过电压冲击时，其电阻会迅速降低，呈现低阻状态，将过电压产生的大电流快速引导入地。
·电容和电感：组成滤波电路用于消除交流干扰。电容对交流信号具有较低的阻抗，能够让交流电流通过，而对直流电流则呈现高阻状态，阻止直流电流通过；电感对交流电流有阻碍作用，并可以滤除特定频率的交流信号。
·单向导通元件：如二极管等，用于实现直流去耦合功能。这些元件允许电流在一个方向上顺利通过，而在相反方向上则阻止电流通过，确保阴极保护电流正常通过的同时阻止外部直流杂散电流进入。
·电路连接部件和外壳：电路连接部件用于将各个元件连接起来，形成完整的电路。外壳一般采用非金属材料，具有良好的绝缘性能和防护性能，起到保护内部元件的作用。
·工作原理
·基于非线性电阻特性：利用非线性电阻元件的特殊伏安特性，在过电压冲击时迅速改变电阻，限制管道上的电压幅值，保护管道系统。
·响应速度快：非线性电阻元件能在纳秒级时间内对过电压做出反应，快速抑制过电压，防止其对管道系统造成损害。
·电容耦合与电感滤波：通过合理设计电容和电感组成的滤波电路，将管道上感应的交流电流旁路到大地，同时阻止阴极保护系统中的直流电流泄漏，消除交流干扰对阴极保护系统的影响。
·频率选择特性：滤波电路可设计成具有特定的频率选择特性，选择性地滤除或旁路与交流干扰相关的频率成分，保证阴极保护系统正常工作。
·直流去耦合原理：一方面利用单向导通元件阻止外部直流杂散电流进入管道；另一方面通过监测和控制管道与地之间的电位差，调节电流流动，使管道电位恢复到正常阴极保护电位范围内，实现直流去耦合。
·技术参数
·直流隔离电压：一般为 - 2V/+2V，确保在正常情况下阴极保护电流不会通过去耦合器泄漏。
·冲击通流容量：如 (4/10µs) 100KA，表示去耦合器能够承受的雷电或电涌等冲击电流的能力。
·稳态交流电流：通常为 45A，反映了去耦合器能够持续导通的交流电流大小。
·漏电流：≤1mA，要求去耦合器在直流隔离状态下的漏电流非常小，以保证阴极保护系统的有效性。
·故障电流：(AC-rms / 工频 / 30 周波)≥3500A，体现了去耦合器在交流故障时能够承受和导通的电流能力。
·工作温度：-45℃~+60℃，说明去耦合器能够在较宽的温度范围内正常工作。
·防护等级：IP65，表明去耦合器具有良好的防尘和防水性能，可适应恶劣的户外环境。
·性能优势
·消减交流感应电压：能够有效降低交流感应电压，防止其对阴极保护系统或其他电子设备造成干扰。
·排除杂散电流：可排除高于阴极保护要求的杂散电流，防止这些电流对被保护物造成腐蚀，延长被保护物的使用寿命。
·提供过压保护：在雷电或输电线路故障等瞬态过电压情况下，能迅速切换到短路模式，提供过压保护，防止设备受损。
·高精度与稳定性：采用先进的固态技术，具有高精度的测量和转换能力，确保系统稳定运行。
·体积小、重量轻：采用非金属外壳和固态技术，体积小巧、重量轻，便于安装和维护。
·寿命长：内部主要由半导体器件组成，不会产生机械磨损，使用寿命长。
·自动切换功能：当电压力图超过阈值电压时，会自动切换到短路模式以提供过压保护；当过电压过去后，又会自动切换回到直流隔离模式。
·适应野外环境条件：设计坚固耐用，能够适应野外恶劣的环境条件，满足现场安装和维护的需求。
·智能监测与评估：部分智能固态去耦合器配备了检测模块和传输模块，可以对排流系统中的各项参数进行实时监测和评估，提高排流保护工程的效率和效果。
·应用范围
·管道电位梯度垫的去耦合：用于管道电位梯度垫（接地垫），实现去耦合功能，保证管道电位的稳定。
·设备过电压保护：对绝缘接头、绝缘法兰等设备进行过交流故障、雷电和开关暂态过程的过电压保护。
·不同金属间的去耦合：用于不同的金属间，防止在某些情况下这些金属之间产生交流耦合，确保。
·阴极保护系统中的应用：在阴极保护系统中，实现电气设备的交流接地和直流隔离，同时消减交流感应电压。
