该产品具备高质量结构，包括全封装定子绕组、155℃下可连续操作的内部绕组、PTC热敏电阻过载保护、高性能磁体及故障型转子磁体保护带，符合RoHS指令要求。提供可选传感器反馈装置（KBMS型），其数字霍尔效应传感器预先校准并安装。绝缘系统可选S（标准）或H（高压）型号，适用于不同规格驱动器放大器电源。允许修改，如特殊绕组、转子轮毂尺寸及材料、定子套管材料等，但需支付设计费并由工程师评估可行性。产品有助于客户组件获取UL认证，定子绝缘系统采用认证机构核准材料，符合漏电和电气间隙准则。

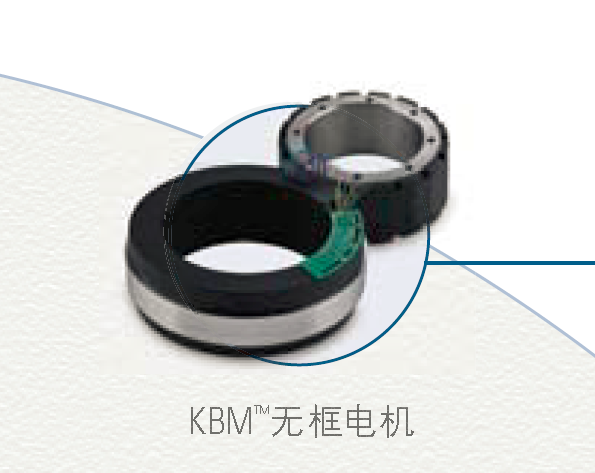

科尔摩根KBM无框力矩电机产品概述
科尔摩根KBM™系列无框电机是专为高精度运动控制设计的先进解决方案，采用无框架结构设计，具有业内的性能表现。该系列电机通过先进的电磁设计优化，提供多种机框尺寸和叠片段长度选择，可完美集成到各类机械系统中。KBM电机特别适用于需要紧凑安装、高转矩密度和运动控制的应用场景，是工业自动化领域的理想选择。
KBM电机核心技术优势
KBM系列无框电机采用创新的电磁设计和制造工艺，实现了的转矩密度和动态响应性能。产品具有模块化设计特点，支持与AKD系列伺服驱动器无缝集成，形成完整的运动控制系统。电机提供多种绕组选项和反馈配置，可根据具体应用需求进行定制化调整。其无框结构设计大大简化了机械集成过程，同时提高了系统刚性和响应速度。
产品选型与性能数据
科尔摩根为KBM系列电机提供了详细的选型指南，包含KBM 10、KBM 14和KBM 17等多个子系列的性能数据和外形尺寸规格。选型手册中提供了完整的转矩-速度曲线、热性能数据等关键参数，帮助工程师快速匹配应用需求。公司还提供标准产品修改和完全定制化设计服务，确保满足特殊应用场景的技术要求。
"KBM无框力矩电机"、"科尔摩根高转矩电机"、"无框伺服电机解决方案"、"高精度直驱电机"、"KBM电机选型指南"。在内容中突出"模块化设计"、"高转矩密度"、"紧凑安装"等产品特性，并结合"机器人关节驱动"、"精密转台控制"
内容营销与客户获取路径
参数：
1）连续扭矩0.487 到 3445Nm（优化设计可达29000Nm）
2）峰值扭矩1.17 到 12812Nm
3）外径尺寸60 到 782mm
4）内径尺寸16 到 558mm
5）额定转速50 到 18600RPM
6）完全密封的定子绕组
7）155摄氏度内部绕组温度持续工作能力
8）PTC热敏电阻(雪崩型)过载保护
9）稀土钕铁硼磁体
10）故障切换转子磁体带
11）符合RoHS标准
12）UL,CE认证
产品型号：
KBM(S)-1001-X KBM(S)-1002-X KBM(S)-1003-X KBM(S)-1004-X
KBM(S)-14X01-X KBM(S)-14X02-X KBM(S)-14X03-X
KBM(S)-17X01-X KBM(S)-17X02-X KBM(S)-17X03-X KBM(S)-17X04-X
KBM(S)-25X01-X KBM(S)-25X02-X KBM(S)-25X03-X KBM(S)-25X04-X
KBM(S)-35X01-X KBM(S)-35X02-X KBM(S)-35X03-X KBM(S)-35X04-X
KBM(S)-43X01-X KBM(S)-43X02-X KBM(S)-43X03-X
KBM(S)-45X01-X KBM(S)-45X02-X KBM(S)-45X03-X
KBM(S)-57X01-X KBM(S)-57X02-X KBM(S)-57X03-X
KBM(S)-6001-X KBM(S)-6002-X KBM(S)-6003-X
KBM(S)-79X01-X KBM(S)-79X02-X KBM(S)-79X03-X
KBM(S)-88X01-X KBM(S)-88X02-X KBM(S)-88X03-X
KBM(S)-118X01-X KBM(S)-118X02-X KBM(S)-118X03-X KBM(S)-118X04-X
KBM(S)-163X01-X KBM(S)-163X02-X KBM(S)-163X03-X
KBM(S)-26001-X KBM(S)-26002-X KBM(S)-26003-X
很多KBM(S)系列转子因为太大而无法用手提起，另外在转子快速进入定子时的吸引力可能太大，以至于无
法用手控制。科尔摩根建议使用一个提升机或小型空中起重机将转子提升就位并保持稳定，以便能够在控制良
好的情况下插入到定子中。大多数大型KBM(S)转子在钢轮毂中都有螺纹孔，可供用户连接吊耳，从而进行提升
操作。请注意在使用起重链和吊钩接口的提升操作中，建议使用转动吊耳而非固定环吊耳以保证。
检查运行间隙
在正确安装和固定了转子之后，应拆下所有Mylar垫片材料。请仔细检查游隙是否有任何碎片或堵塞。如果可
能，用手旋转转子以确认其能够自由旋转。
安装支持
客户如果遇到应用或安装问题，可以联系科尔摩根寻求帮助。联络信息请参见本选型指南的封底。如果用户需
要，科尔摩根还可以设计和提供定制电机安装固件，以满足用户的特殊应用需求。固件解决方案的报价视具体
情况而定
