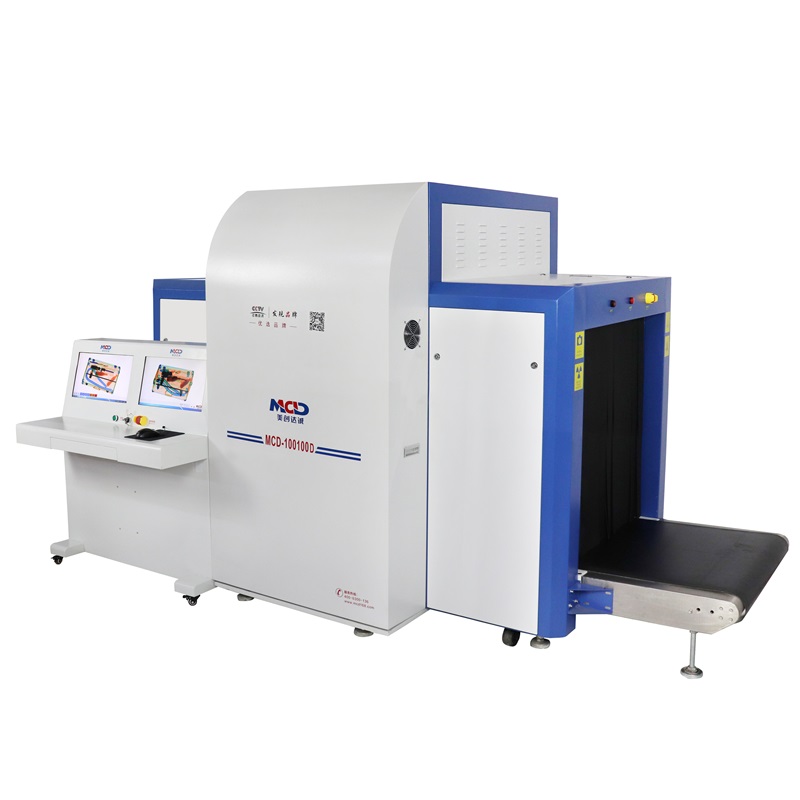

100100D 双光源双视角安检机参数

一、图像处理系统

1.X 射线传感器：L 形光电二极管阵列探测器，16bit 精度。

2.多能量彩色：有机物显示为橙色 无机物显示为蓝色

混合物显示为绿色 不明区显示为黑色

3.高能/低能：两种能量切换显示

4.独立双操作台：方便阅图，可与主机远离距离 2.5m，19 寸高分辨率显示器，双屏显示。

5.软件特色处理:边缘增强物体轮廓边缘更加清晰。

超级图像增强图像细节更加清晰。

高穿透显示提高图像中暗区的亮度，使隐藏在高吸收物后面的物品清晰显示。低穿透力显示提高低吸收率（易穿透）物体的对比度，使易穿透物体更加清晰。放大镜局部放大功能。

增亮/减暗增加图像的亮度/降低图像的亮度。

图像回拉显示前 20 副图像，并对回拉图像可进行任何图像处理。图像复原图像显示恢复到皮带停转的初状态。

图像存储实时保存任意幅图像，并可进行任意图像处理，连续工作保存。

二、产品特色

1.低通道安检过包，使用更方便。

2.低噪音≤55db，低功耗≤0.65KW。

3.高清图像，背景干净，轮廓清晰，立体感强烈，实物成像表面干净逼真，采用 24 位真彩图像。

4.全屏成像，大画面，全屏无死角，图形无失真。

5.分层成像，大行李包中多层物品成像不重叠，清晰安检。

6.增加红外节能系统，有包传送带自动运行，无包通过 10 秒后传送带自动停止。

7.采用双光源双探头技术,全屏分主视角和侧视角,检查过包图像,防止因物品重叠而漏检.

三、基本参数

1.产品体积：（长*宽*高）(含接物架)4497*1590*1890mm

通道尺寸：100*100cm 宽高

2.双操作台体积：110cm*57cm*120cm

3.传送带速度：0.2m/s(可调）

4.传送带负荷：250Kg

5.通过率：700 个～1200 个/小时

6.底照和顶照穿透力：34MM 钢板

7.胶卷性：对 ISO1600 胶卷

8.泄漏剂量：<0.5 uGy/ h

9.单次检查剂量：＜1.5uGy

10.分辨力：线分辨力检验：Φ0.0787mm 穿透分辨力检验：Φ0.511mm

空间分辨力检验：水平 Φ1.0mm； 垂直 Φ1.0mm

四、X 射线发生器

1、射线束方向：底照式 侧照式

2、管电压：140KV

3、管电流：0.4mA

4、射线束发散角：80 度

5、冷却：密封式油冷、

6、工作周期：全周期，需冷却

五、使用环境

1.工作温度/湿度：-10℃~45℃/20%-95%（不冷凝）

2.储存温度/湿度：-20℃~60℃/20%-95%（不冷凝）

3.工作电压：AC 220V(±10%)/50Hz(±3%)

4.功率损耗：＜1KW

5.接地电阻：0.1Ω

6.噪声级：＜55dB

六、应用范围

用于射线穿透检查，可发现物体内部的金属结构，能显示肉眼看不到地方。应用于工厂检验产品及事业单位的安检如：电子厂、鞋厂、玩具厂，法院、车站、以及大型活动的手提包的安检。
