一：产品说明及特点

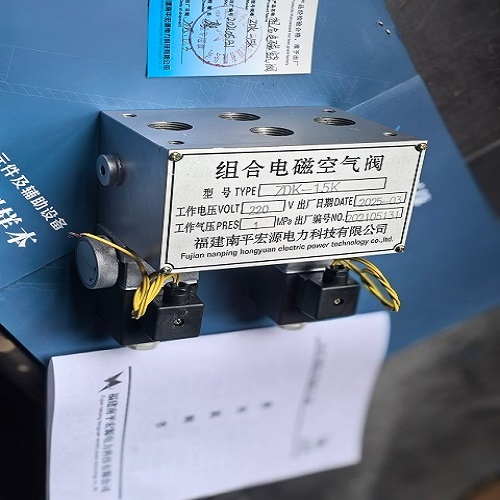

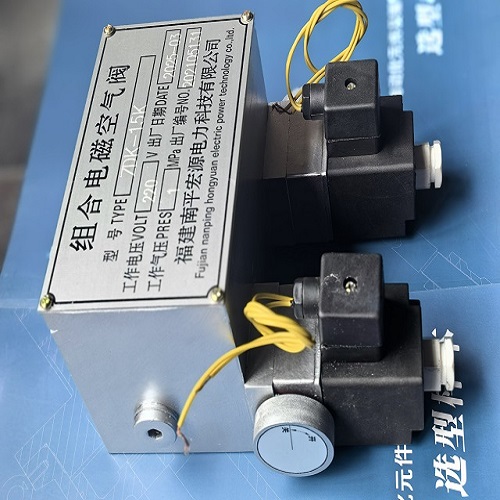

ZDK型组合电磁空气阀应用于水轮发电机组制动系统，实现机组制动投入、制动复归。该阀体积小、结构紧凑、性能可靠、安装维护方便。同时设有手动阀，在断电情况下，能实现手动操作。

二：技术参数

1、工作气压：0.3～1MPa无腐蚀性气体

2、公称通径：10mm、15mm

3、进、出气均为标准管接头（GB3733.1）

4、电源电压：DC24V、DC110V、DC220V、AC220V

5、使用条件：介质温度＜60℃、相对湿度＜85%

三：核心特点

双气路设计‌：支持独立制动与复归控制‌。

‌应急手动功能‌：断电时可手动操作‌。

‌紧凑结构‌：体积小、安装维护便捷‌。

四：工作原理

‌自动控制模式‌：

先导阀（DT1/DT2）通电时，压力气体P分别从A口或B口输出，驱动制动闸动作；断电时A/B腔均与O腔连通，实现复归‌。

‌手动模式‌：

断电时旋转手动阀至“开”位，可强制切换气路（仅支持单阀动作）。
