电厂交直流电源模块ZX100PSR400材质
电厂交直流电源模块ZX100PSR400材质

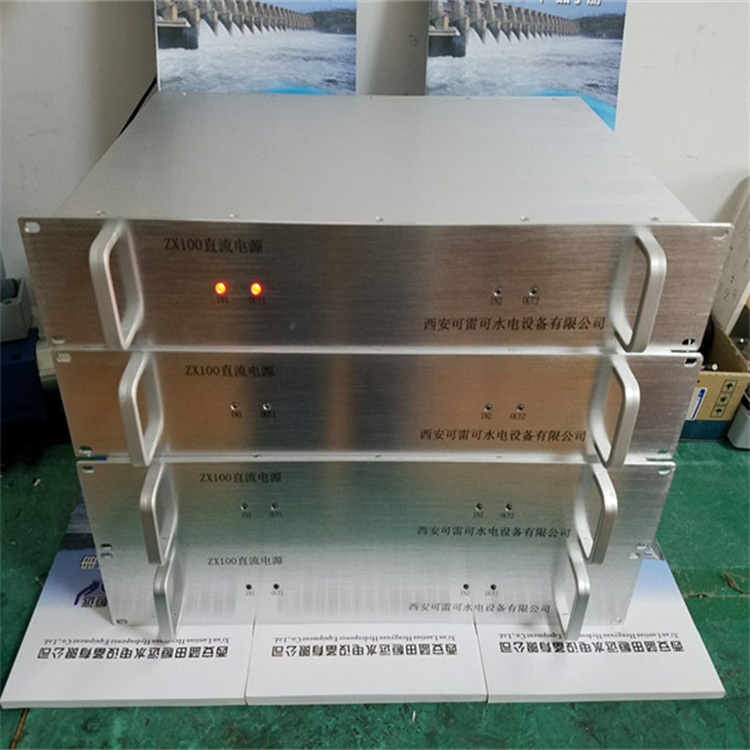

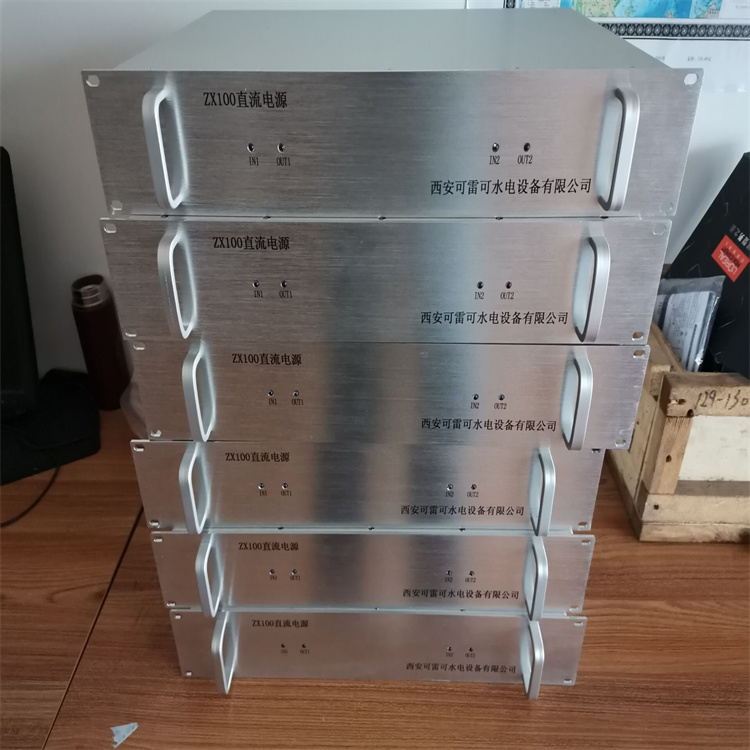

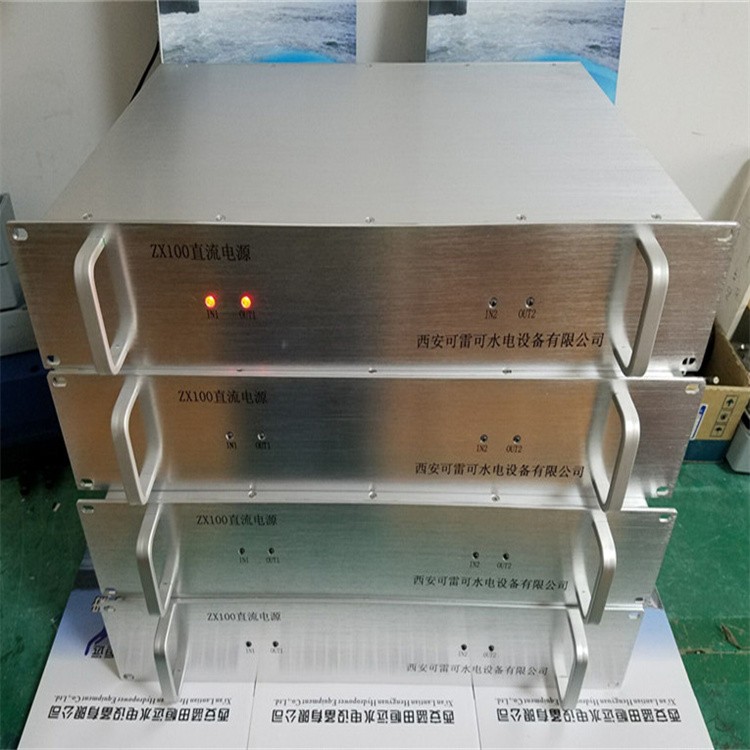

ZX100PSR400系列直流电源装置是专为电站监控设备对电源的特殊要求而设计的交、直流双路供电直流电源。电源采用模块化结构,交、直流互为热备份的冗余设计。为了正常时不使用直流电源,采用交流电源优先,当交流消失后“零”切换时间切换到直流电源。电源具有输入过、欠压保护,过流保护,过温保护及防浪涌保护电路。采用 19 吋 2U 标准机箱,后插结构。更换与维护极为方便。并可以进行不停电维护提高了系统供电的可靠性,满足各类系统对高可靠电源的要求。
型号说明
H: 电源输入配置

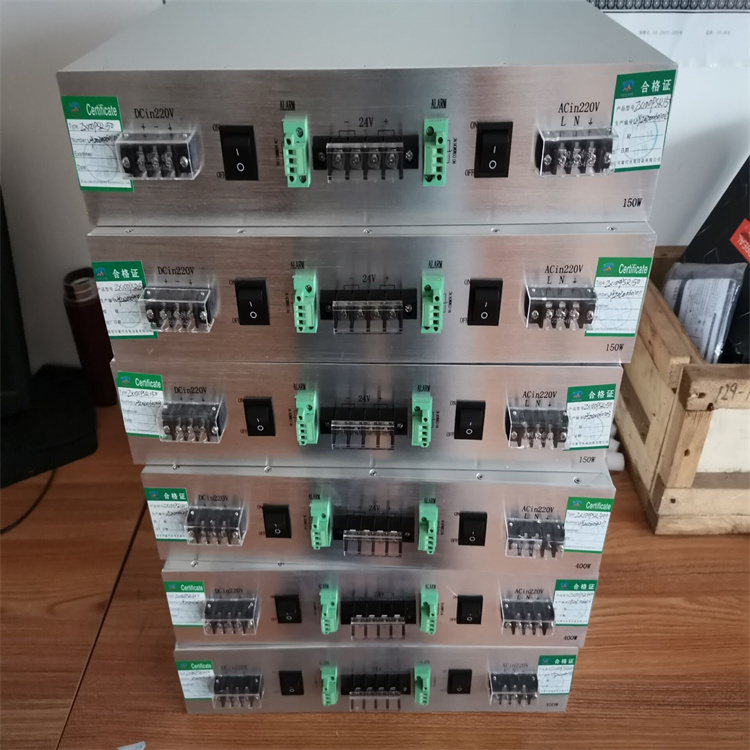

W:电源容量瓦数:150,400,700,1000装置全名称举例:ZX100PSR400(400 瓦交直流冗余 DC24V 装置)。每一个冗于电源装置由两个独立 AC220/DC24 及 DC220/DC24 电源模块组成,以ZX100PSR400 为例,它由 ZX100PSA400 (400 瓦交流 220V/DC24V 模块)ZX100PSD400(400瓦直流 220V/DC24V 模块),可以单独订货。简略名称为 PSR150、PSR400 等。
1.技数参数
产品名称:模块电源 型号:ZX100
输入特性:1.内置共模噪声滤波器及浪涌电流抑制电路。
2.输入保护:内置熔丝。
小值 典型值 值 单位 条件
输入电压范围(AC) 175 220 265 Vac
输入电压范围(DC) 180 220 380 Vdc
功 率 因 数 0.95 负载,150W 无 PFC 校正
