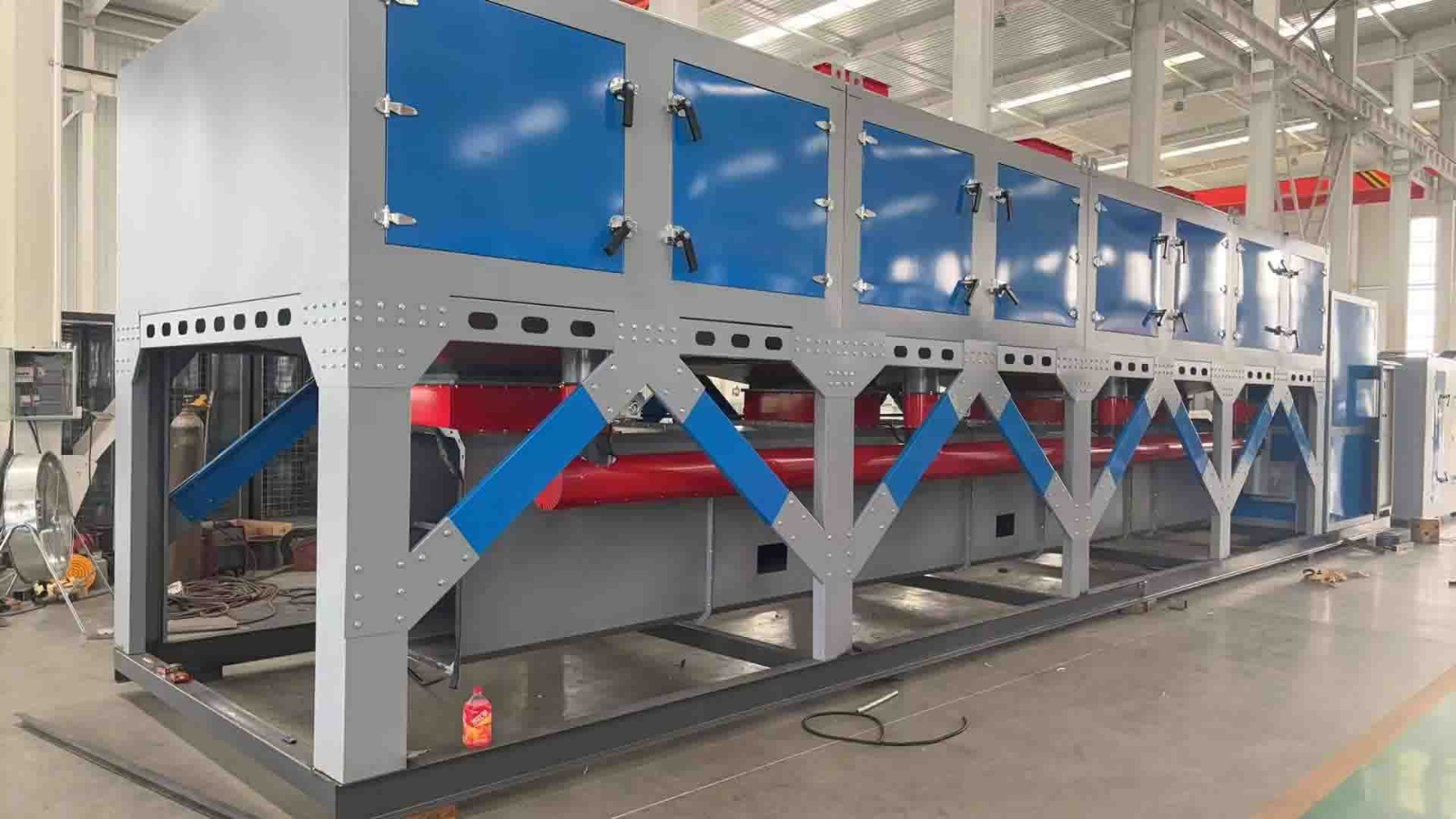

喷漆房废气催化燃烧设备是处理喷漆过程中产生的挥发性有机化合物（VOCs）废气的关键设备，其通过催化氧化反应将有害气体转化为无害物质，具有高能效、节能、环保等优点。

喷漆房废气催化燃烧设备的结构及组成部分主要包括以下几方面：

预处理系统：

填料塔和干式过滤器：用于去除废气中的可溶性颗粒、不溶性颗粒物及微粒，通常包括初效、中效和高能效过滤部分，确保废气进入后续处理系统前得到充分净化。

活性炭吸附浓缩系统：

活性炭吸附箱：用于吸附废气中的有机物，通常采用抽屉式结构，内部填充蜂窝状活性炭，具有大比表面积和低流体阻力，能够高能效吸附有机废气。

吸附风机：提供必要的风量，使废气通过活性炭吸附箱。

催化燃烧系统：

催化燃烧装置：核心设备，由换热器、预热室、催化床、电加热元件等组成。催化燃烧室中装有催化剂，通常以γ-Al₂O₃为载体，以贵金属Pt、Pd为主要活性成分。

脱附风机和补冷风机：用于将吸附在活性炭上的有机物脱附，并送入催化燃烧装置进行高温氧化分解。

热交换系统：

换热器：用于回收催化燃烧产生的高温气体的热量，预热进入的低温废气，提高能源利用率。

管道系统：

废气管道、脱附管道、低温烟气管道等：用于连接各个组件，确保废气和气体的流通。

电控系统：

PLC控制柜：包括触摸屏和声光报警装置，用于实现设备的自动化控制，监控设备的运行状态，确保稳定运行。

系统：

阻火器、防爆器：安装在进气管道和设备顶部，防止火焰传播和爆炸，确保设备运行。

烟囱和排放系统：

烟囱：用于将处理后的洁净气体排放到大气中，材质通常为碳钢，并进行防腐处理。

喷漆房废气催化燃烧设备广泛应用于汽车制造、家具生产、机械加工、电子产品制造等行业的喷漆工序中。这些行业在生产过程中会产生大量的VOCs废气，对环境和人体健康造成危害。通过安装催化燃烧设备，可以有效减少废气排放，保护环境和员工健康。
