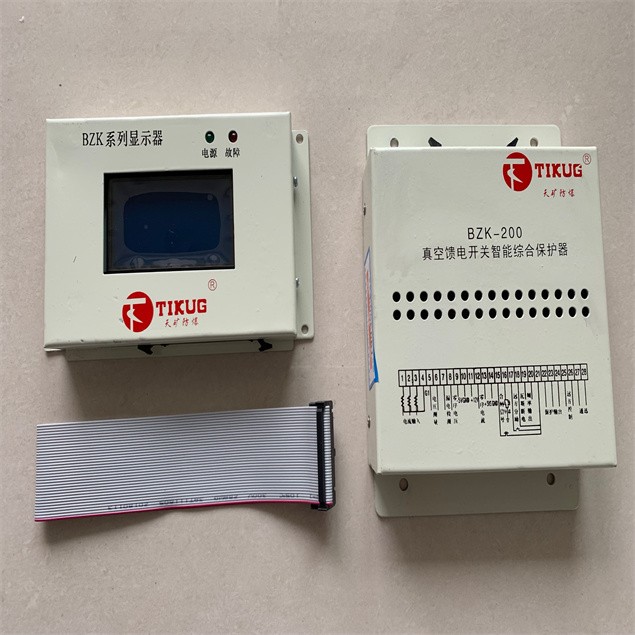

BZK-200真空馈电开关智能综合保护器结构：

BZK-200真空馈电开关智能综合保护器主要由隔爆箱、断路器和PIR-GY微处理综合保护器（包括液晶显示器）三大部分组成。隔爆箱体分接线箱、隔离刀闸箱和断路器箱三个箱体，隔爆箱由箱体、箱门、盖板等组成。 箱体为长方形，中间隔板将整个箱体隔成三个防爆腔室。上腔接线腔左右两侧各有一只高压电缆引入装置。上腔隔离开关腔内装有一只刀闸隔离开关，有分闸接地功能，并设有观察窗，下腔装有电流互感器、电压互感器和真空永磁断路器。箱体右侧板上设有隔离开关分合闸手柄、机械闭锁装置等。 箱体前门设有液晶显示窗，显示配电装置运行状态和各种故障状态。面板还设有参数设定按钮“上移”、“下移”、“确定”、“复位”和功能操作按钮“电合”、“急停”、“电分”、“手分”，用于实现参数设定和功能操作。
