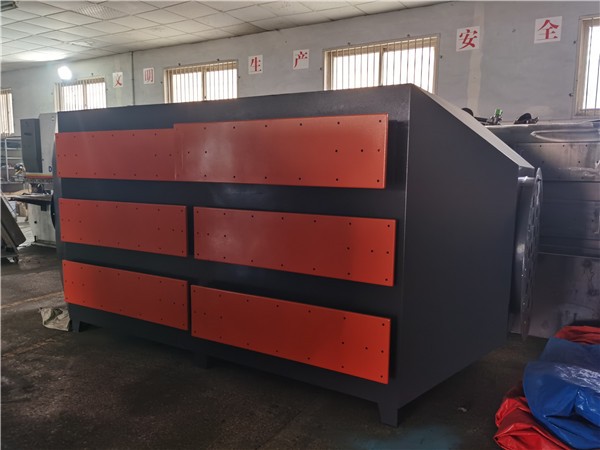

活性炭吸附装置说明：

活性炭吸附装置是处理有机废气、臭味处理效果好的净化设备。活性炭吸附是有效的去除的臭味、天然和合成溶解有机物、微污染物质等的措施。大部分比较大的有机物分子、芳香族化合物、卤代炔等能牢固地吸附在活性炭表面上或空隙中，并对腐殖质、合成有机物和低分子量有机物有明显的去除效果.活性炭吸附作为深度净化工艺，经常用于废的末处理，也可用于长产用、生活用的纯化处理。当粉尘和颗粒物比较多时，活性炭吸附装置可同时和帘机和喷淋塔和UV等离子一起使用，达到废气净化达标排放。

工作原理及构成：

本设备主要由：进风段、塔体、滤芯、压差表、出风段等组成。

车间含有有机气体或颗粒物经集气罩收集,管道输送有机气体进入活性炭塔,有机气体进入塔内时,风速顺间降下,气体内含的较大颗粒杂物便自然沉降入塔底部,而溶入气体内的有机气体部分随气体流向流进活性炭过滤层,有机气体进入炭层时,有机气体被活性炭吸附进炭内,而干尽的空气穿过炭层进入出,气体经过机械自吸后排入大、活性炭吸附过滤器；活性炭过滤器是我公司生产的一种废气过滤吸附异味的环保设备装置，活性炭具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭过滤器气中.而活性炭层的在吸附过程中,炭会有个饱和的时间段,其活性炭饱和的过程长短与气体本身内部所含气体的浓度和工作的时间长短有直接相关。

吸附净化原理及工艺流程：

1、吸附：

有机废气经过滤器除去固体颗粒物质，由上而下进入吸附罐，有机物被活性炭捕集、吸附并浓缩，净化的空气从罐体下部经主风机排入大气。

2、解吸当活性炭吸附有机物达到饱和状态后，停止吸入有机废气。通过活性炭床向上送入蒸汽进行吹脱，将有机物自活性炭中逐出，即解吸。罐中活性炭恢复其活性，即再生。

3、热风干燥及冷却：

用蒸汽解吸后的活性炭层中，约留有80～90%的蒸汽凝液，填充了活性炭内孔，从而降低了炭层的活性。因此，通入热空气对炭层进行干燥。然后关闭蒸汽阀门，再通入常温空气，冷却至25℃左右，活性炭恢复如初，以备再循环使用。

4、有机溶剂回收：

利用有机溶剂露点温度较高的特点，将蒸汽和有机溶剂的混合物引入冷凝器，使其冷凝，冷凝液经疏阀进入分离器，利用溶剂比轻的特点，分离回收。5、凝净化：

为保证冷凝的洁净，避免有机溶剂的凝排入体，在分离器内分离后的中通入压缩空气，使中有机溶液剂充分解脱。被压缩空气逐出的含有机物空气折返废气系统，重新吸附。净化后的冷凝，排入下道。

6、连续吸附措施：

在连续生产的工厂中，吸附系统也需相应连续工作，可在废气净化系统设计中，选用双罐系列，以便吸附、再生交替连续使用。
